استپ موتور یکی از پرکاربردترین تجهیزات در سیستم های حرکتی و اتوماسیون صنعتی است. این موتورها در دستگاه های CNC، پرینترهای سه بعدی، تجهیزات بسته بندی، ماشین آلات برش و حکاکی، رباتیک و بسیاری از سامانه های کنترل حرکت مورد استفاده قرار می گیرند. با این حال، انتخاب یک مدل مناسب تنها بر اساس اندازه یا قیمت موتور انجام نمی شود. گشتاور، زاویه گام، جریان نامی، ولتاژ، سرعت، نوع درایور و شرایط کاری همگی در عملکرد نهایی سیستم تاثیر دارند.
به همین دلیل هنگام خرید استپ موتور باید ابتدا نیاز واقعی دستگاه مشخص شود و سپس موتور متناسب با آن انتخاب شود. یک انتخاب نادرست ممکن است باعث کاهش دقت، افزایش لرزش، داغ شدن موتور یا حتی از دست رفتن گام در زمان کار شود. در ادامه، مهم ترین نکاتی که پیش از انتخاب و خرید باید بررسی کنید را به صورت تخصصی بررسی می کنیم.
استپ موتور چیست و چگونه کار می کند؟
استپ موتور نوعی موتور الکتریکی است که برخلاف موتورهای معمولی، می تواند شفت خود را در گام های مشخص و قابل کنترل حرکت دهد. کنترلر با ارسال پالس های الکتریکی به درایور، فرمان حرکت را صادر می کند و درایور نیز سیم پیچ های موتور را با ترتیب مشخص فعال می کند.
هر پالس می تواند باعث چرخش مقدار مشخصی از شفت شود. برای مثال، در موتوری با زاویه گام ۱.۸ درجه، یک دور کامل به ۲۰۰ گام تقسیم می شود. البته با استفاده از قابلیت میکرو استپ در درایور، امکان تقسیم این گام ها به موقعیت های کوچک تر نیز وجود دارد.
همین ویژگی باعث شده استپ موتور برای کاربردهایی که کنترل موقعیت اهمیت زیادی دارد، گزینه ای مناسب باشد. البته دقت سیستم تنها به خود موتور وابسته نیست و عواملی مانند کیفیت درایور، انتقال قدرت، لقی مکانیکی و تنظیمات کنترلر نیز روی نتیجه نهایی تاثیر می گذارند.
مهم ترین معیارها برای خرید استپ موتور
یکی از اشتباهات رایج این است که خریدار تنها به ابعاد یا ظاهر موتور توجه کند. در حالی که چند مشخصه فنی اصلی باید پیش از خرید بررسی شوند.
۱. گشتاور موتور
گشتاور یکی از مهم ترین پارامترها در انتخاب موتور است. گشتاور مشخص می کند موتور تا چه اندازه توانایی غلبه بر بار مکانیکی را دارد. اگر موتور برای دستگاهی با بار زیاد انتخاب شود اما گشتاور کافی نداشته باشد، احتمال از دست رفتن گام در زمان شتاب گیری یا حرکت وجود دارد.
برای انتخاب دقیق باید وزن بار، نوع مکانیزم انتقال حرکت، اصطکاک، سرعت مورد نیاز و شتاب سیستم در نظر گرفته شود. در دستگاه های CNC، انتخاب موتور بدون محاسبه بار محور می تواند باعث عملکرد ناپایدار سیستم شود.
۲. جریان نامی
جریان نامی مشخص می کند موتور در شرایط استاندارد برای عملکرد صحیح به چه میزان جریان نیاز دارد. این مقدار باید با توانایی درایور هماهنگ باشد.
اگر جریان موتور و تنظیمات درایور به درستی انتخاب نشوند، موتور ممکن است بیش از حد گرم شود یا گشتاور مورد انتظار را ارائه ندهد. بنابراین هنگام خرید استپ موتور باید اطلاعات درج شده روی پلاک یا دیتاشیت را با مشخصات درایور مقایسه کرد.
۳. زاویه گام
زاویه گام نشان دهنده مقدار چرخش شفت در هر مرحله است. موتورهای ۱.۸ درجه یکی از مدل های رایج در ماشین آلات صنعتی هستند، اما بسته به کاربرد، مدل های دیگری نیز وجود دارند.
هرچه تعداد گام ها در هر دور بیشتر باشد، امکان کنترل موقعیت با تفکیک بالاتر فراهم می شود؛ البته این موضوع به تنهایی به معنی افزایش دقت واقعی دستگاه نیست، زیرا دقت مکانیکی سیستم نیز اهمیت زیادی دارد.
۴. اندازه فریم
استپ موتورها در اندازه های مختلفی تولید می شوند. مدل های NEMA ۱۷، NEMA ۲۳ و NEMA ۳۴ از نمونه های شناخته شده هستند. انتخاب فریم مناسب باید بر اساس فضای نصب و نیاز گشتاوری دستگاه انجام شود.
برای نمونه، موتورهای کوچک تر می توانند در تجهیزات سبک و پرینترهای سه بعدی کاربرد داشته باشند، در حالی که مدل های بزرگ تر معمولا در ماشین آلات CNC و سیستم های صنعتی سنگین تر استفاده می شوند.
ارتباط استپ موتور با سیستم انتقال حرکت
موتور به تنهایی سیستم حرکتی را تشکیل نمی دهد. در بسیاری از ماشین آلات، شفت موتور به یک مکانیزم انتقال مانند بال اسکرو، لید اسکرو، تسمه یا گیربکس متصل می شود.
در سیستم هایی که دقت و تکرارپذیری اهمیت دارد، هماهنگی موتور با مکانیزم انتقال قدرت بسیار مهم است. به عنوان مثال، استفاده از بال اسکرو می تواند انتقال حرکت دقیق و روانی ایجاد کند، اما برای دستیابی به عملکرد مطلوب باید گام بال اسکرو، گشتاور موتور و سرعت مورد نیاز محور با یکدیگر متناسب باشند.
به همین دلیل اگر همزمان قصد خرید بال اسکرو دارید، بهتر است مشخصات آن را پیش از نهایی کردن موتور مشخص کنید. انتخاب جداگانه این تجهیزات بدون توجه به یکدیگر ممکن است باعث شود موتور از نظر سرعت یا گشتاور با محور دستگاه هماهنگ نباشد.

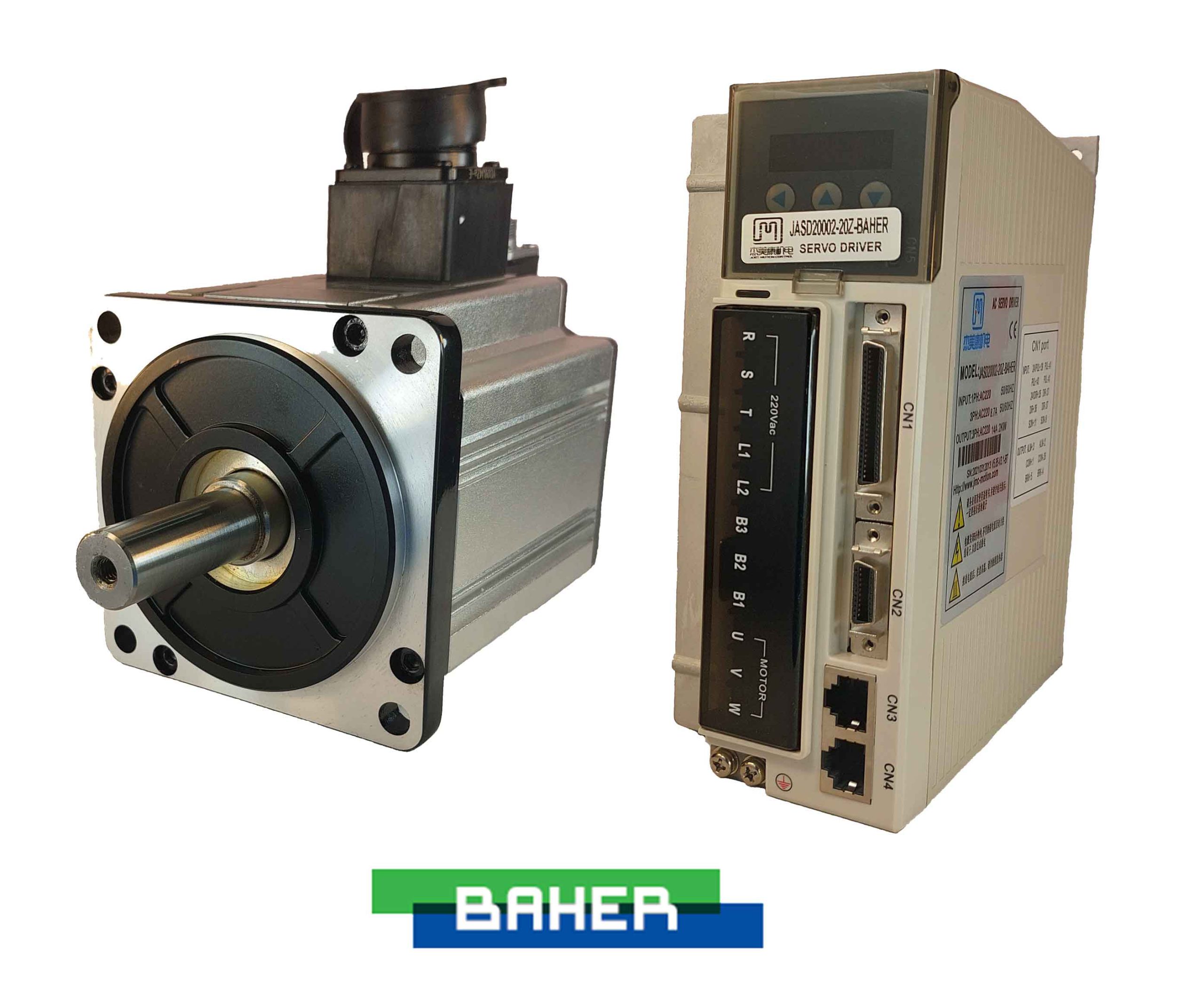

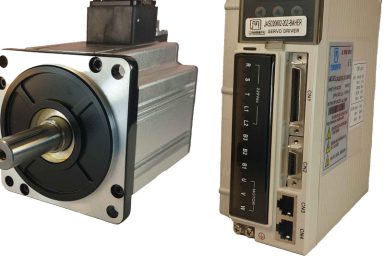

نقش درایور در عملکرد موتور
درایور رابط میان کنترلر و موتور است و وظیفه دارد جریان مناسب را به سیم پیچ ها ارسال کند. کیفیت درایور روی میزان لرزش، صدای موتور، کنترل جریان و عملکرد در سرعت های مختلف تاثیر دارد.
یکی از امکانات مهم درایورهای استپ موتور، میکرو استپ است. این قابلیت باعث می شود حرکت موتور نرم تر شود و تقسیم بندی حرکت افزایش پیدا کند. با این حال نباید تصور کرد که افزایش میکرو استپ به تنهایی دقت مکانیکی دستگاه را چند برابر می کند.
هنگام خرید استپ موتور بهتر است موتور و درایور به صورت یک مجموعه هماهنگ در نظر گرفته شوند. جریان خروجی درایور، ولتاژ کاری و قابلیت های کنترلی آن باید با موتور مورد نظر مطابقت داشته باشد.
چه زمانی استپ موتور انتخاب مناسبی است؟
استپ موتور زمانی انتخاب مناسبی است که کنترل موقعیت، هزینه منطقی و ساختار کنترلی ساده مورد نیاز باشد. در بسیاری از دستگاه های CNC سبک و متوسط، پرینترهای سه بعدی، تجهیزات اتوماسیون و ماشین آلاتی که به حرکت مرحله ای نیاز دارند، این موتورها عملکرد بسیار خوبی ارائه می کنند.
یکی از مزایای مهم آنها امکان کنترل موقعیت بدون استفاده الزامی از انکودر در کاربردهای معمول است. البته در سیستم های حساس یا کاربردهایی که احتمال اضافه بار وجود دارد، استفاده از فیدبک و راهکارهای کنترل پیشرفته می تواند مزیت قابل توجهی داشته باشد.
تاثیر سرعت بر انتخاب موتور
بسیاری از کاربران هنگام خرید استپ موتور تنها به گشتاور نگه دارنده توجه می کنند، در حالی که رفتار موتور در سرعت های مختلف نیز اهمیت زیادی دارد. معمولا با افزایش سرعت، گشتاور قابل دسترس موتور کاهش پیدا می کند.
بنابراین اگر دستگاه به حرکت سریع محور نیاز دارد، باید منحنی گشتاور و سرعت موتور بررسی شود. انتخاب موتوری با گشتاور بالا در حالت سکون لزوما به معنی عملکرد مناسب آن در سرعت بالا نیست.
ولتاژ منبع تغذیه و تنظیمات درایور نیز در این زمینه موثر هستند. برای همین توصیه می شود مشخصات فنی موتور را از دیتاشیت معتبر بررسی کرده و صرفا به اطلاعات فروشنده یا اعداد تبلیغاتی اکتفا نکنید.
هنگام خرید به چه اطلاعاتی از فروشنده نیاز داریم؟
برای انتخاب دقیق، بهتر است اطلاعاتی مانند مدل موتور، زاویه گام، گشتاور، جریان نامی، مقاومت سیم پیچ، اندوکتانس، تعداد سیم ها، قطر شفت و ابعاد فریم را دریافت کنید.
همچنین باید مشخص شود موتور با چه درایوری سازگار است و برای چه کاربردی پیشنهاد می شود. اگر فروشنده اطلاعات فنی مشخصی ارائه نمی کند، مقایسه مدل ها دشوار خواهد بود.
در خرید استپ موتور برای کاربرد صنعتی، وجود دیتاشیت معتبر یک مزیت مهم محسوب می شود. اطلاعات فنی قابل بررسی به خریدار اجازه می دهد انتخاب خود را بر اساس نیاز واقعی انجام دهد، نه صرفا قیمت یا ظاهر محصول.
قیمت استپ موتور به چه عواملی بستگی دارد؟
قیمت این موتورها به عواملی مانند اندازه فریم، گشتاور، کیفیت ساخت، برند، مشخصات الکتریکی و نوع کاربرد بستگی دارد. موتورهای صنعتی با توان و گشتاور بالاتر معمولا قیمت بیشتری دارند.
البته ارزان ترین گزینه همیشه اقتصادی ترین انتخاب نیست. اگر موتور قدرت کافی نداشته باشد، هزینه های ناشی از توقف دستگاه، تعویض قطعات و کاهش بهره وری می تواند بسیار بیشتر از اختلاف قیمت اولیه باشد.
بنابراین بهتر است پیش از خرید، چند مدل را از نظر مشخصات فنی، سازگاری با درایور و شرایط کاری مقایسه کنید. در صورتی که نیاز به تجهیزات دیگری مانند خرید بال اسکرو یا خرید اینورتر نیز دارید، هماهنگی کل مجموعه را در نظر بگیرید.
جمع بندی
انتخاب استپ موتور مناسب نیازمند بررسی مجموعه ای از عوامل فنی است و نمی توان تنها بر اساس قیمت یا اندازه موتور تصمیم گرفت. گشتاور، جریان، زاویه گام، سرعت، فریم، نوع درایور و مکانیزم انتقال حرکت باید در کنار یکدیگر بررسی شوند.
برای دستگاه های CNC و سیستم های اتوماسیون، هماهنگی موتور با بال اسکرو یا سایر تجهیزات انتقال قدرت اهمیت زیادی دارد. همچنین انتخاب درایور مناسب می تواند تاثیر مستقیمی بر نرمی حرکت، حرارت موتور و پایداری سیستم داشته باشد.
اگر مشخصات دستگاه، وزن محور، سرعت مورد نیاز و نوع مکانیزم انتقال حرکت را پیش از سفارش مشخص کنید، انتخاب موتور بسیار دقیق تر خواهد بود. برای بررسی مدل های مناسب و دریافت راهنمایی تخصصی در زمینه تجهیزات حرکت و اتوماسیون، می توانید از کارشناسان فروشگاه تام باهر کمک بگیرید.
